Introduksjon til kran og tunge hydrauliske sylindere

Hydrauliske sylindere er viktige mekaniske aktuatorer som bruker trykket hydraulisk væske for å generere lineær kraft og bevegelse. De spiller en sentral rolle i tunge maskiner og løfteutstyr, og konverterer hydraulisk energi til mekanisk produksjon. Disse komponentene er spesielt kritiske i applikasjoner der høy kraft og presis bevegelse er påkrevd, for eksempel i kraner og industriell kvalitet.

I kran systemer og tunge miljøer påvirker ytelsen og påliteligheten til hydrauliske sylindere direkte driftseffektivitet og sikkerhet. Fra å løfte massive belastninger til stabilisering av strukturelle elementer, kan høyre hydraulisk sylinder bestemme effektiviteten til et system under ekstreme arbeidsforhold. Å velge en passende sylinder er ikke bare et spørsmål om samsvarende spesifikasjoner - det innebærer å evaluere faktorer som trykkkapasitet, belastningskrav, hjerneslaglengde, monteringskonfigurasjon og miljøsikhet.

Denne artikkelen gir en grundig oversikt over hydrauliske sylindere, med fokus på deres anvendelse i kraner og tunge maskiner. Den utforsker også forskjellige sylindertyper, deres konstruksjon og funksjonalitet, viktige valgkriterier, vedlikeholdsstrategier og nye teknologier som former fremtiden for hydraulisk aktivering.

Forstå hydrauliske sylindere

Hydrauliske sylindere er mekaniske enheter som produserer lineær bevegelse og kraft ved bruk av inkomprimerbar hydraulisk væske. De er integrerte i hydrauliske systemer som brukes i industri, konstruksjon og mobilt utstyr.

Hva er en hydraulisk sylinder?

I kjernen består en hydraulisk sylinder av en sylindrisk tønne, et stempel koblet til en stang og endekapsler. Grunnfunksjonen innebærer å trykke på væske på den ene siden av stempelet for å skape bevegelse i stangen. Væskens trykk tvinger stempelet til å utvide eller trekke seg tilbake og produsere lineær bevegelse.

Grunnleggende prinsipper for drift

Hydrauliske sylindere opererer basert på Pascals lov, som sier at trykk påført en begrenset væske overføres likt i alle retninger. Når hydraulisk væske pumpes inn på den ene siden av sylinderen, får trykket stempelet til å bevege seg. Kraften som genereres avhenger av væsketrykket og overflatearealet til stempelet.

Nøkkelkomponenter i en hydraulisk sylinder

• Sylinderfat : Huser stempelet og beholder den trykkende væsken.
• Stempel og stempelstang : Konverterer væsketrykk til mekanisk bevegelse.
• End Caps : Forsegl begge ender av tønnen og støtte stangen og væskestrømmen.
• Sel og pakninger : Forhindre intern og ekstern lekkasje.
• Porter : La hydraulisk væske komme inn og gå ut av sylinderen.

Typer hydrauliske sylindere

Hydrauliske sylindere kommer i flere design, som hver passer til spesifikke operasjonelle behov og mekaniske konfigurasjoner. Valget av sylindertype påvirker systemets generelle ytelse, effektivitet og levetid. Nedenfor er de vanligste typene som brukes i kran- og tunge maskiner.

Enkeltvirkende sylindere

Beskrivelse og funksjon:
Enkeltvirkende sylindere er designet for å bruke kraft i bare en retning - typisk utvidelse. Hydraulisk væske kommer inn gjennom en enkelt port og skyver stempelet utover. Returslaget oppnås vanligvis gjennom en ekstern kraft, for eksempel tyngdekraft eller en fjær.

Fordeler:

• Enkel design og lavere kostnader
• Færre komponenter fører til enklere vedlikehold
• Godt egnet for vertikale operasjoner som å løfte

Ulemper:

• Begrenset til en retningsstyrke
• Ekstern returkraft trengs
• Mindre kontroll over tilbaketrekningsbevegelsen

Typiske applikasjoner:

• Løfte plattformer
• Dump lastebilsenger
• Pressende utstyr med tyngdekraftsassistert retur

Dobbeltvirkende sylindere

Beskrivelse og funksjon:
Dobbeltvirkende sylindere bruker hydraulisk trykk for å bevege stempelet i begge retninger - utvidelse og tilbaketrekning. To porter kontrollerer væskestrømmen på hver side av stempelet.

Fordeler:

• Gir makt i begge retninger
• Større kontroll over bevegelse
• Passer for horisontale og vertikale applikasjoner

Ulemper:

• Mer sammensatt enn enkeltvirkende sylindere
• Litt høyere kostnader
• Krever mer presise kontrollsystemer

Typiske applikasjoner:

• Mobile kranbommer
• Anleggsutstyr
• Industrielle presser og klemmesystemer

Teleskopiske sylindere

Beskrivelse og funksjon:
Teleskopiske sylindere har flere nestede trinn eller ermer som strekker seg sekvensielt. Denne designen gir et lengre slag i en kompakt tilbaketrukket lengde.

Fordeler:

• Romeffektiv med utvidet rekkevidde
• Ideell for applikasjoner som trenger lang utvidelse
• Gir høye løftemuligheter

Ulemper:

• Mer kompleks konstruksjon
• Høyere kostnad for reparasjon og vedlikehold
• Mottatt for å ha på seg hvis det ikke er riktig vedlikeholdt

Typiske applikasjoner:

• Lastebilmonterte kraner
• Luftløftplattformer
• Landbruks trailere og dumpekropper

Sveisede sylindere

Beskrivelse og funksjon:
Sveisede sylindere har endekappene sveiset direkte til sylinderfatet, og danner en kompakt og holdbar design. Disse brukes vanligvis i krevende applikasjoner på grunn av deres styrke og lave profil.

Fordeler:

• Sterk, forseglet struktur
• Kompakt og plassbesparende
• Passer for miljøer med høyt trykk

Ulemper:

• Vanskelig å demontere for vedlikehold
• Ikke ideelt for ofte betjente systemer

Typiske applikasjoner:

• Jordmåler
• Tunge kraner
• Industrielle laster og kompakt utstyr

Slips stangsylindere

Beskrivelse og funksjon:
Bindestang -sylindere bruker eksterne gjengede stenger for å holde endekapslene på plass, noe som gjør dem lettere å betjene og demontere.

Fordeler:

• Enkel vedlikehold og delutskiftning
• Standardiserte komponenter
• Ofte tilgjengelig og kostnadseffektiv

Ulemper:

• Mindre robust for ekstreme driftsoperasjoner
• Klumpete på grunn av slipsstenger
• Potensial for stang løsner i høye vibrasjonsinnstillinger

Typiske applikasjoner:

• Fabrikkautomatiseringssystemer
• Materialhåndteringsutstyr
• Lett industriell maskineri

Hver type hydraulisk sylinder har unike strukturelle trekk og ytelsesegenskaper. Å velge riktig avhenger av applikasjonsspesifikke faktorer som kraftretning, rombegrensninger, belastningskrav og tilgjengelighet av vedlikehold.

Kran hydrauliske sylindere : Spesifikke applikasjoner

Hydrauliske sylindere er avgjørende for funksjonaliteten til kraner, og gir den nødvendige kraften og kontrollen for å løfte, senke, utvide og rotere tunge belastninger. Disse sylindrene er konstruert for å motstå høyt trykk, repeterende bevegelse og varierende miljøforhold. Avhengig av krantypen og brukstilfelle, er hydrauliske sylindere skreddersydd for å oppfylle spesifikke mekaniske og sikkerhetskrav.

Bruk i mobile kraner

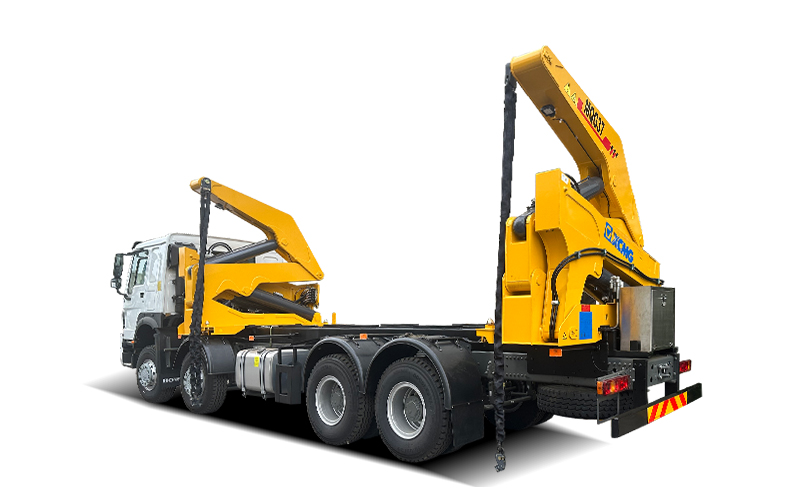

Mobile kraner, ofte montert på lastebiler eller crawlerbaser, er avhengige av hydrauliske sylindere for boom -artikulasjon, teleskoping, utriggerutplassering og lastløfting. Disse sylindrene må operere under dynamiske belastninger og varierende vinkler mens de opprettholder presis kontroll.

Sentrale egenskaper:

• Høyfastmaterialer for å støtte kraftig løft
• Kompakte, høytrykkssylindere for boom-forlengelse
• Teleskopiske sylindere for å gi lengre rekkevidde i en kompakt form

Applikasjonsområder:

• Teleskopisk bombevegelse
• Outrigger forlengelse og tilbaketrekning
• Stabiliseringssystemer

Bruk i overheadkraner

Overheadkraner, vanligvis brukt i industri- og produksjonsanlegg, bruker hydrauliske sylindere for heising og trallebevegelse, spesielt i design der elektriske motorer kompletteres eller erstattes av hydrauliske stasjoner.

Sentrale egenskaper:

• Jevn og repeterbar bevegelseskontroll
• Kompakte sveisede sylindere for å spare plass
• Forbedret sikkerhet og feilsikre låsemekanismer

Applikasjonsområder:

• Vertikale heisemekanismer
• Bridge og tralle -aktivering
• Nødbremse- eller belastningsfunksjoner

Bruk i konstruksjonskraner

Konstruksjonskraner, inkludert tårnkraner og grov terrengkraner, møter høye strukturelle belastninger og opererer ofte under tøffe utendørs forhold. Hydrauliske sylindere som brukes i disse kranene må gi høy bærende kapasitet, holdbarhet og korrosjonsmotstand.

Sentrale egenskaper:

• Korrosjonsbestandige belegg for utendørs bruk
• Kraftig konstruksjon for høy syklus drift
• Sel og vindusviskere designet for skitne eller slitende miljøer

Applikasjonsområder:

• Luffing og slewing mekanismer
• Teleskopiske bomseksjoner
• Last håndtering og posisjoneringssystemer

Designhensyn for kran sylindere

Når du designer eller velger hydrauliske sylindere for kranapplikasjoner, er følgende faktorer vanligvis prioritert:

• Lastbærekapasitet: Kraner håndterer ofte dynamiske og svingende belastninger. Sylindere må være i stand til å motstå både statiske og støtbelastninger.
• Presisjonskontroll: Glatt og nøyaktig kontroll er viktig for sikkerhet under løfting og plassering.
• Sikkerhetskrav: Innebygde låseventiler, trykkavlastningsenheter og overflødige systemer hjelper til med å forhindre ulykker.
• Miljømotstand: Utendørs kraner krever beskyttelse mot fuktighet, støv, UV -eksponering og temperatursvingninger.
• Servicabilitet: I mobiloperasjoner er muligheten til å inspisere og opprettholde sylindere uten betydelig driftsstans viktig.

Hydrauliske sylindere i kraner er mer enn bare aktuatorer-de er sikkerhetskritiske komponenter som bidrar til både effektiviteten og påliteligheten til løftesystemer.

Kraftig hydrauliske sylindere: Spesifikke applikasjoner

Kraftige hydrauliske sylindere er konstruert for krevende oppgaver som involverer ekstrem kraft, høyt trykk og kontinuerlig drift. Disse sylindrene er kritiske komponenter i bransjer som bygging, gruvedrift og tung produksjon, der utstyrets ytelse og pålitelighet er avgjørende. Deres robuste konstruksjon og spesialiserte designfunksjoner gjør dem i stand til å fungere effektivt i tøffe arbeidsforhold og miljøer med høyt belastning.

Bruk i jordbruksutstyr

Jordmaskiner som gravemaskiner, bulldozere og hjulbelastere er avhengige av hydrauliske sylindere for å grave, løfte, skyve og styreoperasjoner. Disse applikasjonene krever sylindere med høy utgangskraft, slitemotstand og lang levetid.

Nøkkelroller:

• Arm, boom og bøtte artikulasjon i gravemaskiner
• Bladheis og vippe i bulldozere
• Styring og bøttekontroll hos laster

Designkrav:

• Herdede overflater for å motstå skitt og påvirkning
• Tungveggfat for å håndtere høyt innvendig trykk
• Pålitelige seler for å forhindre forurensning

Bruk i gruveutstyr

Gruveoperasjoner involverer storskala maskiner med høy innvirkning som bergknusere, borerigger og transportbiler. De hydrauliske sylindrene som brukes i disse maskinene må fungere under vedvarende høye belastninger, motstå korrosjon og tåle slipende materialeksponering.

Nøkkelroller:

• Boring og kjedelig operasjoner
• Suspensjonssystemer i transportbiler
• Rock-Breaking and Crushing Equipment

Designkrav:

• Høytrykksvurderinger for dyp boring
• Korrosjonsbestandig belegg for kjemisk eksponering
• Ekstra holdbare seler for å håndtere slitende støv

Brukes i industrielle presser

Hydrauliske presser brukt i produksjon, metallforming og resirkulering er avhengige av hydrauliske sylindere for å påføre enormt trykk for forming eller komprimeringsmaterialer. Disse sylindrene må levere presis, jevn kraft på tvers av lange pliktsykluser.

Nøkkelroller:

• Smiing og stempling applikasjoner
• Materialkomprimering i resirkuleringssystemer
• Komponentforming og døende pressing

Designkrav:

• Presisjonsstenger for jevn aktivering
• Forsterkede endehetter og lagre for stabilitet
• Temperaturbestandige tetninger for oppvarmede miljøer

Designhensyn for tunge sylindere

Å velge eller designe tunge hydrauliske sylindere krever oppmerksomhet til ytelse, holdbarhet og sikkerhetsfaktorer:

• Trykkkapasitet: Må tåle vedvarende og topp trykk uten deformasjon eller lekkasje.
• Syklusliv: Høyfrekvente operasjoner etterspørsler sylindere vurdert for langsiktig holdbarhet og minimal slitasje.
• Materiell valg: Legeringsstål, varmebehandling og herding av overflaten brukes ofte til å øke styrken og levetiden.
• Tetningsteknologi: Avanserte tetningssystemer forhindrer intern og ekstern lekkasje og håndterer høyhastighetsbevegelse.
• Monteringskonfigurasjon: Monteringsstil må støtte tunge belastninger og gi mulighet for stabil drift under høy kraft.

Kraftige hydrauliske sylindere er drivkraften bak kraften og presisjonen til storskala utstyr. Deres rolle er sentral for å sikre jevn drift, maksimal produksjon og operatørens sikkerhet i noen av verdens mest utfordrende industrilommer.

Sentrale hensyn når du velger en Hydraulisk sylinder

Å velge riktig hydraulisk sylinder er viktig for å oppnå pålitelig ytelse, minimere driftsstans og sikre systemets sikkerhet. Enten sylinderen brukes i en kran, gruvemaskin eller industriell presse, må flere tekniske og miljømessige faktorer evalueres for å matche sylinderen til påføringskravene.

Lastekapasitet

Bestemme den nødvendige belastningskapasiteten:
Lastekapasitet refererer til den maksimale kraften en hydraulisk sylinder kan trygt utøve. Dette avhenger av stempelområdet og systemtrykket. Beregning av belastningskravene nøyaktig, inkludert statiske og dynamiske belastninger, sikrer at sylinderen kan utføre uten belastning eller feil.

Sikkerhetsfaktorer:
En riktig sikkerhetsmargin - typisk 1,5 til 2 ganger forventet arbeidsbelastning - er innebygd i designen for å kompensere for uventet stress, sjokkbelastninger og tretthet over tid. Undervurdering av belastningskrav kan føre til for tidlig slitasje eller katastrofal svikt.

Driftstrykk

Matcher sylinderen til systemtrykket:
Hydrauliske systemer fungerer ved forskjellige trykkområder avhengig av maskiner og oppgave. Vanlige industrisystemer varierer fra 2000 til 5000 psi, mens spesialiserte applikasjoner kan overstige det. Sylindere må vurderes for å motstå ikke bare normalt driftstrykk, men også trykkpigger.

Trykkvurderinger og sikkerhetsmarginer:
Produsenter viser vanligvis det maksimale nominelle trykket, inkludert innebygde sikkerhetsmarginer. Det er viktig å sikre at alle komponenter - sylinder, tetninger, beslag - kan håndtere det angitte trykket uten risiko for lekkasje eller sprengning.

Slaglengde

Beregning av nødvendig slaglengde:
Strøklengde er avstanden stempelstangen reiser fra fullt trukket tilbake til fullt utvidet. Dette må beregnes nøye basert på bevegelsen som kreves av søknaden. I altfor lange slag i en kompakt design kan forårsake stangbøyning eller ustabilitet.

Effekt på sylinderdesign:
Lengre slag kan kreve guider eller stangstøtter for å forhindre knekking. Teleskopiske sylindere brukes ofte når rombegrensninger begrenser muligheten til å bruke en lang enkeltstadiumsylinder.

Monteringsstil

Ulike monteringsalternativer:
Hydrauliske sylindere er tilgjengelige i flere monteringskonfigurasjoner, inkludert:

• Flensmontering: Tilbyr stiv og fast posisjonering, egnet for applikasjoner med rett linje kraft.
• Clevis Mount: Tillater svingende bevegelse, ideell for koblinger eller hvor vinkelbevegelse er nødvendig.
• Trunnion Mount: Egnet for applikasjoner som krever rotasjon på side til side eller komplekse bevegelsesveier.

Velge riktig monteringsstil:
Valget avhenger av bevegelsesmønsteret, belastningsretningen og justeringen av maskinkomponentene. Riktig montering reduserer slitasje og forhindrer sidelasting, noe som kan skade sylinderen og dens tetninger.

Miljøfaktorer

Temperatur, korrosjon og andre miljøkostnader:
Hydrauliske sylindere kan fungere under ekstreme forhold, for eksempel frysetemperaturer, høy varme, saltvannsmiljøer eller slitende støv. Disse faktorene påvirker seleksjon av sylindermateriale, tetningssammensetning og overflatebehandlinger.

Materiell valg for tøffe miljøer:

• Rustfritt stål eller forkrommet stenger: Forbedre korrosjonsmotstand
• Nikkel- eller epoksybelegg: Beskytte mot kjemisk eksponering
• Selinger med høy temperatur: Opprettholde ytelsen under termisk stress
• Rod vindusviskere og skrapere: Hold rusk utenfor sylinderen Internals

Å velge riktig hydraulisk sylinder innebærer mer enn bare matchende dimensjoner. Det krever en omfattende analyse av mekanisk belastning, systemtrykk, miljøeksponering, bevegelsesprofil og driftssikkerhet. Å investere i en godt spesifisert sylinder bidrar til å forbedre systemets ytelse, forlenge levetiden og redusere langsiktige driftskostnader.

Hydraulisk sylindervedlikehold

Riktig vedlikehold er kritisk for å sikre pålitelig ytelse og utvidet levetid for hydrauliske sylindere, spesielt i krevende miljøer som byggeplasser, produksjonsanlegg og gruveoperasjoner. En godt vedlikeholdt hydraulisk sylinder reduserer ikke bare risikoen for svikt, men forbedrer også effektiviteten og reduserer driftskostnadene.

Vanlige inspeksjonsprosedyrer

Rutinemessige visuelle og funksjonelle inspeksjoner er med på å oppdage tidlige tegn på slitasje eller funksjonsfeil. Vanlige kontroller inkluderer:

• Tetningstilstand: Se etter tegn på lekkasje, sprekker eller deformasjon rundt stang- og kjertelforseglingene.
• Stangoverflate: Inspiser for scoring, pitting eller korrosjon, som kan skade interne tetninger eller kompromiss sylinderdrift.
• Monteringspunkter: Sjekk for justeringsproblemer, løse bolter eller tegn på strukturell stress rundt monteringsområder.
• Slangeforbindelser: Forsikre deg om at hydrauliske linjer er stramme og fri for lekkasje eller slitasje.

Regelmessig inspeksjon skal følge en definert plan basert på driftstimer eller kalenderintervaller, avhengig av utstyrsbruken.

Smøring av beste praksis

Selv om de fleste hydrauliske sylindere er selvblokket av hydraulisk væske, kan noen komponenter-for eksempel clevispinner eller trunnionfester-kreve periodisk manuell smøring.

• Bruk produsent-anbefalt fett: Inkompatible smøremidler kan nedbryte seler eller påvirke ytelsen.
• Rengjør før du smører: Skitt- eller slipende partikler må fjernes fra beslag og ledd før du påfører fett.
• Unngå over-smøring: Overskytende fett kan tiltrekke støv og rusk, akselerere slitasje i stedet for å forhindre det.

Å opprettholde riktig smøring minimerer friksjon, forbedrer bevegelseskontroll og forhindrer metall-til-metall-kontakt som fører til for tidlig slitasje.

Forebyggende vedlikeholdstips

Forebyggende vedlikehold går utover reaktive reparasjoner ved å ta opp potensielle problemer før de fører til feil. Beste praksis inkluderer:

• Fluid renslighet: Forurenset hydraulisk væske er en av de viktigste årsakene til sylindersvikt. Bytt jevnlig filtre og sjekk væskekvalitet.
• SEAL -erstatningssykluser: Bytt ut seler proaktivt under planlagt driftsstans for å unngå uplanlagte strømbrudd.
• Justeringskontroller: Feiljustering kan forårsake sidelasting, noe som fører til ujevn slitasje på stenger og tetninger.
• Beskyttende tiltak: Installer stangbelg eller skjold i miljøer der støv, gjørme eller rusk er utbredt.
• Miljøkontroller: Bruk varmeovner, kjølere eller isolasjonsinnpakninger når du opererer i ekstreme temperaturer for å holde væskeviskositet i optimale områder.

En forebyggende tilnærming holder ikke bare hydrauliske systemer jevnt, men bidrar også til operatørens sikkerhet og kostnadseffektive operasjoner.

Konsekvent vedlikehold er grunnlaget for hydraulisk systemets pålitelighet. Ved å etablere en klar vedlikeholdsplan som inkluderer inspeksjoner, smøring og forebyggende tiltak, kan utstyrseiere utvide levetiden til hydrauliske sylindere betydelig og redusere sannsynligheten for uplanlagt driftsstans eller kostbare feil.

Feilsøking av vanlige hydrauliske sylinderproblemer

Selv med riktig design og rutinemessig vedlikehold, kan hydrauliske sylindere oppleve ytelsesproblemer over tid. Å gjenkjenne tidsvarselletegn og forstå deres årsaker hjelper til med å forhindre at små problemer eskalerer til kostbare feil. Nedenfor er noen av de vanligste hydrauliske sylinderproblemene og hvordan du kan adressere dem effektivt.

Identifisere vanlige problemer

1. Hydraulisk væskelekkasjer:
Lekkasjer rundt stangen, portene eller selene er blant de hyppigste problemene. Disse kan være forårsaket av slitte seler, riper på stangen, feil installasjon eller for høyt indre trykk.

2. Sakte eller rykkete drift:
Sylindere som beveger seg uberegnelig eller saktere enn vanlig, kan håndtere intern lekkasje, fanget luft, forurenset væske eller skadede tetninger.

3. Sylinderdrift:
Når en sylinder strekker seg eller trekker seg tilbake på egen hånd uten inngang, skyldes det ofte innvendig bypass (væske som lekker forbi stempelforseglingen), feilventiler eller feil systemtrykk.

4. Overoppheting:
Overdreven varmeproduksjon kan redusere væskeviskositet og skadeforsegling. Årsaker inkluderer høyt systemtrykk, overbelastning eller dårlig varmeavledning.

5. Rod deformasjon eller scoring:
En bøyd eller scoret stang indikerer sidelasting, feiljustering eller forurensning. Dette kan føre til tetningsskader, lekkasjer og eventuell sylindersvikt.

6. Ekstern forurensning:
Slam, støv eller kjemikalier på stangoverflaten kan trekkes inn i sylinderen under tilbaketrekning, og akselererer indre slitasje.

Feilsøkingstrinn

Trinn 1: Visuell inspeksjon
Kontroller sylinderen for synlig skade, oljelekkasjer, montering av feiljusteringer og forurensninger. Vær spesielt oppmerksom på stang, tetninger og beslag.

Trinn 2: Trykkprøving
Test det hydrauliske trykket ved sylinderportene for å bestemme om problemet stammer fra selve sylinderen eller det bredere hydrauliske systemet.

Trinn 3: Forseglingsevaluering
Inspiser interne tetninger hvis sylinderen demonteres. Se etter flating, sprekker, hevelse eller ekstrudering - signaler som indikerer inkompatibilitet eller slitasje av væske.

Trinn 4: Kontroller justering og montering
Kontroller at sylinderen er riktig på linje med lastretning og at monteringsmaskinvare er sikker og uskadet.

Trinn 5: Analyser væsketilstand
Kontroller hydraulisk væske for misfarging, metallpartikler eller forurensning. Skitten eller degradert væske skal byttes ut, og filtre undersøkes.

Når skal du reparere vs. erstatte

Reparasjon når:

• Problemet er begrenset til seler, lagre eller overflateslitasje.
• Sylinderfat og stang er strukturelt intakt.
• Nedetid og reparasjonskostnader er håndterbare.
• Et reparasjonssett er tilgjengelig for sylindermodellen.

Erstatt når:

• Stangen er sterkt bøyd eller scoret.
• Sylinderen har omfattende korrosjon eller utmattelse av utmattelse.
• Reparasjonskostnader tilnærming eller overstige erstatningskostnader.
• Ytelsen kan ikke gjenopprettes pålitelig gjennom reparasjoner.

Å vite når du skal reparere og når du skal erstatte en sylinder er en balanse mellom kostnader, tid og risiko. Rask intervensjon og riktig diagnostikk kan redusere den totale driftsstansen for systemet og forhindre tilhørende komponentskader.

Hydraulisk sylinderreparasjon

Over tid kan hydrauliske sylindere oppleve slitasje og skade som krever mer enn rutinemessig vedlikehold. Å reparere en hydraulisk sylinder kan gjenopprette ytelsen og forlenge sin operasjonelle levetid - ofte til en lavere pris enn full erstatning. Avhengig av alvorlighetsgraden og arten av problemet, kan reparasjoner variere fra enkel tetningsutskiftning til full stang-machining eller tønne rekondisjonering.

Grunnleggende reparasjonsteknikker

1. Demontering:
Begynn med å trygt koble fra sylinderen fra det hydrauliske systemet og fjerne den fra utstyret. Rengjør det ytre grundig for å forhindre forurensning. Demonter enheten forsiktig, og legg merke til orienteringen av komponenter for nøyaktig sammenstilling.

2. Inspeksjon av komponenter:
Hver komponent - Piston, stang, tetninger, sylinderfat og kjertel - skal inspiseres for slitasje, deformasjon, korrosjon eller sprekker. Vanlige inspeksjonsverktøy inkluderer bremser, mikrometre og skiveindikatorer.

3. Polering og rengjøring:
Mindre riper på stenger kan ofte poleres ut ved hjelp av finskornsbeløp. Rengjøring av indre overflater er viktig for å fjerne metallpartikler, slam eller nedbryte væskestrater.

4. Utskifting av slitte deler:
Skadede eller slitte tetninger, gjennomføringer og slitasjeringer skal byttes ut ved hjelp av produsentgodkjente sett. Hvis stangen er pittet eller bøyd, kan det kreve rette eller gjenoppblåsende.

5. Montering og testing:
Etter å ha erstattet nødvendige deler, sett sammen sylinderen etter riktig momentspesifikasjoner. Gjennomfør en trykkprøve eller syklusprøve for å verifisere tetningsintegritet og jevn drift før du installerer sylinderen på nytt.

Tetningsutskiftning

Tetningssvikt er en av de vanligste årsakene til funksjonsfeil i hydraulisk sylinder. Å bytte ut seler er vanligvis en kostnadseffektiv reparasjon som kan gjenopprette ytelse og forhindre lekkasjer.

Typer seler å erstatte:

• Stangforseglinger: Forhindre at væske lekker ut av sylinderen.

• Stempelforseglinger: Oppretthold trykket mellom sylinderkamre.

• Viskerforsegling: Fjern forurensninger fra stangen når den trekker seg tilbake.

• O-ringer og sikkerhetskopieringer: Gi ekstra forsegling ved kritiske ledd.

Beste praksis:

• Bruk alltid seler som samsvarer med originale spesifikasjoner.

• Rengjør tetningssporene og inspiser for nicks eller burrs før du installerer nye tetninger.

• Smør tetninger med kompatibel hydraulisk væske før montering for å unngå tørre starter.

Når skal du søke profesjonelle reparasjonstjenester

Mens grunnleggende reparasjoner kan gjøres internt med riktige verktøy og erfaringer, krever noen situasjoner for ekspertoppmerksomhet:

• Alvorlig skade: Dyp scoring på stenger, sprukne fat eller ødelagte endekapsler krever ofte spesialisert maskinering eller sveising.

• Presisjonskrav: Sylindere i utstyr med høyt presisjon eller sikkerhetskritiske applikasjoner bør repareres og testes av sertifiserte teknikere.

• Tilpassede sylindere: Reparasjoner for tilpassede eller uvanlige sylindere kan innebære innkjøp av spesialiserte deler eller omvendt konstruksjonskomponenter.

• Testing og sertifisering: Profesjonelle butikker gir ofte testing etter reparasjon (trykkprøving, lekkasjekontroller) og tilbyr garantier på arbeidet.

Å samarbeide med en erfaren hydraulisk reparasjonstjeneste kan redusere risikoen for feil reparasjoner og sikre at sylinderen oppfyller OEM -spesifikasjoner og sikkerhetsstandarder.

Rettidig og effektiv hydraulisk sylinderreparasjon kan gjenopprette ytelse, redusere nedetid for utstyr og forlenge levetiden til verdifullt maskineri. Å vite hvilke problemer som kan håndteres internt og hvilke som krever profesjonell kompetanse er nøkkelen til å håndtere langsiktig driftseffektivitet.

Topp hydrauliske sylinderprodusenter

Når pålitelighet, sikkerhet og ytelse er ikke-omsettelige, er det viktig å velge hydrauliske sylindere fra pålitelige produsenter. Angående leverandører tilbyr ikke bare produkter av høy kvalitet, men tilbyr også ingeniørstøtte, tilpasningstjenester og globale logistikkfunksjoner. Nedenfor er noen av de ledende produsentene i den hydrauliske sylinderindustrien, anerkjent for deres innovasjon, holdbarhet og overholdelse av internasjonale standarder.

Parker Hannifin

Oversikt:
Parker er en global leder i bevegelse og kontrollteknologier, og tilbyr et bredt spekter av hydrauliske sylindere for industrielle og mobile applikasjoner. Deres sylindere er kjent for presisjonsteknikk, holdbarhet og støtte for miljøer med høyt trykk.

Produkttilbud:

• Kraftig industrielle sveisede sylindere
• NFPA Tie Rod -sylindere
• Speftdesignede sylindere for gruvedrift, marine og olje- og gass-sektorer

Bosch Rexroth

Oversikt:
Bosch Rexroth tilbyr en omfattende portefølje av hydrauliske aktuatorer, inkludert både standard og tilpassede sylinderløsninger. Produktene deres oppfyller internasjonale kvalitetsstandarder og brukes i sektorer som energi, infrastruktur og tunge maskiner.

Produkttilbud:

• Mill-type og slipsstangsylindere
• Teleskopiske sylindere for mobile applikasjoner
• Intelligente sylindere med integrerte posisjonssensorer

Kooters hydraulikk

Oversikt:
Caterpillar produserer tunge hydrauliske sylindere for sin egen konstruksjons- og gruveutstyr, men leverer også til OEM-er globalt. Disse sylindrene er konstruert for holdbarhet under ekstreme forhold.

Produkttilbud:

• Robuste sylindere for dozers, lastere og gravemaskiner
• Langvarige tetningssystemer og korrosjonsresistente stenger
• Omprodusering og reparasjonstjenester

Eaton Hydraulics

Oversikt:
Eaton tilbyr hydrauliske sylindere med høy ytelse skreddersydd mobile og industrisystemer. Med sterk vekt på pålitelighet, brukes sylindrene deres i landbruk, marine og romfartsindustri.

Produkttilbud:

• Storborede industrielle sylindere
• Kompakte mobile utstyrssylindere
• Høyhastighetsaktuatorer med høy syklus

Hydratch Industries

Oversikt:
Hydrateknærsindustri spesialiserer seg på storstilt og tilpasset hydrauliske sylindere, og betjener sektorer som vindkraft, offshore boring og tung transport. De er kjent for sin ingeniørkompetanse og prosjektspesifikk designstøtte.

Produkttilbud:

• Stor diameter og langslags sylindere
• Hydrauliske tonehøyde -sylindere for vindmøller
• Sylindere for offshore kraner og jekksystemer

Ligon Industries

Oversikt:
Som en av de største nordamerikanske leverandørene av hydrauliske sylindere, opererer Ligon gjennom et nettverk av selskaper, som hver betjener nisjemarkeder. Deres fleksibilitet og lydhørhet gjør dem til en foretrukket leverandør for tilpassede og OEM -løsninger.

Produkttilbud:

• Sveiset kropps- og slipsstangsylindere
• Teleskopende sylindere for dump og nekt kjøretøy
• Kort ledetid for tilpasset produksjon

Disse produsentene representerer et tverrsnitt av det hydrauliske sylindermarkedet, fra standardiserte masseproduksjonssylindere til svært tilpassede enheter for komplekse applikasjoner. Å velge en produsent innebærer å vurdere ikke bare produktspesifikasjoner, men også teknisk support, globale servicenettverk og muligheten til å oppfylle krav til etterlevelse eller sertifisering.

Fremtidige trender innen hydraulisk sylinderteknologi

Når næringer presser mot mer effektiv, intelligent og miljøbevisst maskineri, fortsetter hydraulisk sylinderteknologi å utvikle seg. Fremskritt innen materialer, elektronikkintegrasjon og designoptimalisering former fremtiden til disse kritiske komponentene. Nedenfor er viktige trender som forventes å påvirke hydraulisk sylinderutvikling og anvendelse i årene fremover.

Fremskritt innen materialer og overflatebehandling

For å oppfylle kravene til høyere ytelse og forlenge levetiden, tar produsenter vedtak av avanserte materialer og overflateteknologier:

• Legeringer med høy styrke: Bruk av varmebehandlet stål og komposittmaterialer øker bærende kapasitet uten å legge til stor vekt.
• Korrosjonsresistente belegg: Kromalternativer som nikkelbelagte eller keramiske belagte stenger gir økt motstand mot slitasje, kjemikalier og miljøforringelse.
• Lavfriksjonsforinger og tetningsmaterialer: Nye polymerer og syntetiske materialer reduserer energitapet og forbedrer bevegelsens glatthet under høyt trykk.

Disse materielle innovasjonene bidrar til lengre vedlikeholdsintervaller og mer pålitelig drift under tøffe eller kontinuerlige bruksforhold.

Smarte hydrauliske sylindere og IoT -integrasjon

Med den økende bruken av industrien 4.0-teknologier, blir hydrauliske sylindere i økende grad integrert med sensorer og kontrollsystemer for å muliggjøre overvåking og automatisering i sanntid.

• Posisjons- og trykksensorer: Innbygde sensorer gir kontinuerlig tilbakemelding på stempelposisjon, belastningskraft og trykk, noe som forbedrer nøyaktighet og sikkerhet.
• Tilstandsovervåking: Smarte sylindere oppdager tidlige tegn på slitasje, lekkasje eller overbelastning, noe som muliggjør prediktivt vedlikehold og minimerer driftsstans.
• Ekstern diagnostikk: Tilkoblede sylindere overfører driftsdata til sentraliserte systemer for ytelsessporing og fjernfeilsøking.

Disse funksjonene er spesielt verdifulle i sektorer som gruvedrift, logistikk, romfart og automatisert produksjon, der oppetid og presisjon er oppdragskritisk.

Forbedringer av energieffektivitet

Å redusere energiforbruket i hydrauliske systemer har blitt en prioritet på grunn av økende driftskostnader og miljøhensyn.

• Lastesenserende hydraulikk: Adaptive systemer justerer væskestrømmen og trykket for å matche belastningsbehovet, og reduserer overflødig energibruk.
• Lett sylinderdesign: Forbedrede materialer og strukturell optimalisering bidrar til å redusere vekten, noe som igjen senker strømbehovet i mobilt utstyr.
• Elektro-hydrauliske hybridsystemer: Integrering av elektriske stasjoner med hydrauliske aktuatorer forbedrer kontrollen og reduserer energitapet sammenlignet med tradisjonelle systemer.

Disse fremskrittene tar sikte på å gjøre hydrauliske sylindere mer bærekraftige mens de opprettholder eller forbedrer ytelsen i krevende applikasjoner.

Tilpasning og modulær design

Moderne utstyr krever ofte skreddersydde løsninger i stedet for komponenter utenfor hylla. Produsenter beveger seg mot mer modulære, tilpassbare sylinderdesign:

• Konfigurerbare sylinderplattformer: Kunder kan spesifisere borestørrelse, slaglengde, monteringsstil og sensorpakker fra et standardisert sett med alternativer.

• Applikasjonsspesifikke løsninger: Fra kompakte sylindere for rombegrensede systemer til store sylindere for offshore-operasjoner, tilpasning muliggjør bedre justering med funksjonelle behov.

Dette skiftet mot modularitet forkorter ledetider og gjør høyytelsesløsninger mer tilgjengelige på tvers av bransjer.

Hydrauliske sylindere er ikke lenger bare enkle mekaniske enheter. Etter hvert som smarte teknologier og bærekraftig ingeniørpraksis blir mer integrert i industrisystemer, utvikler hydrauliske sylindere seg til intelligente, effektive og applikasjonsbevisste komponenter. Disse innovasjonene lover å forbedre ytelsen, redusere driftskostnadene og åpne nye muligheter på tvers av bygging, produksjon, energi og utover.

Konklusjon

Hydrauliske sylindere er grunnleggende komponenter i kraner og tunge maskiner, og gir den lineære kraften og presis bevegelse som kreves for kompleks løfting, skyving og posisjoneringsoppgaver. Å forstå de forskjellige typene - for eksempel enkeltvirkende, dobbeltvirkende, teleskopisk, sveiset og slipsstangsylindere - hjelper til med å velge riktig løsning for spesifikke applikasjoner.

Kranens hydrauliske sylindere må oppfylle strenge krav om belastningskapasitet, sikkerhet og miljømotstand, mens tunge sylindere i jordmoving, gruvedrift og industrielle presser krever holdbarhet, trykkutholdenhet og pålitelig tetning. Å velge en hydraulisk sylinder innebærer nøye vurdering av belastningskrav, driftstrykk, hjerneslaglengde, monteringsstil og miljøfaktorer for å sikre optimal ytelse og lang levetid.

Regelmessig vedlikehold, inkludert inspeksjoner, smøring og forebyggende pleie, spiller en kritisk rolle i å forhindre vanlige problemer som lekkasjer, langsom drift og stangskader. Rettidig feilsøking og reparasjoner, enten det er gjort internt eller av profesjonelle tjenester, hjelper deg med å unngå kostbar driftsstans og forlenge sylinderens levetid.

Å samarbeide med anerkjente produsenter sikrer tilgang til kvalitetskomponenter designet for krevende forhold og støttet av teknisk support. Når vi ser fremover, driver fremskritt innen materialer, smart sensorintegrasjon, energieffektivitet og modulær design utviklingen av hydrauliske sylindere til smartere, mer effektive og tilpassbare løsninger.

Ved å velge passende hydraulisk sylinder og vedlikeholde den effektivt, kan operatører forbedre utstyrets ytelse, forbedre sikkerheten og redusere driftskostnadene-nøkkelfaktorer for å lykkes med eventuell kraftig eller kranapplikasjon.
